DSP-VIP-RTM
절연저항측정(DC500V)기능 내장형 유도전동기 보호장치/판넬외장형

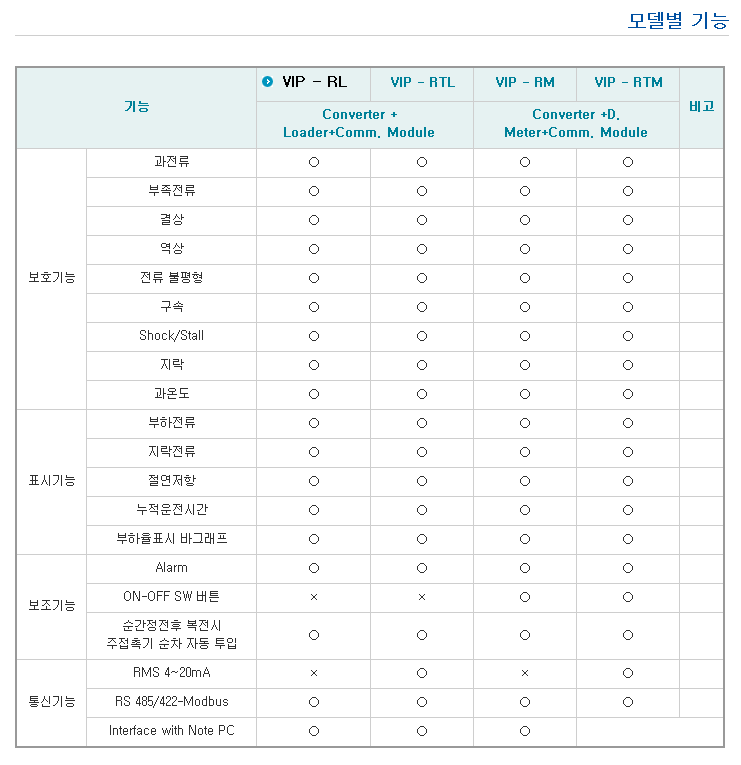

DSP-VIP-RM(보호기능 기본4E+온도+절연저항+RS-232) DSP-VIP-RTM(보호기능 기본4E+온도+절연저항+RS-232,4~20mA) ▶NEP(new Excellent Product) 인증/지식경제부 NEP-MKE-2009-032(09,9.21) ▶계전기 동작 실행요소 : 전류(A),지락(영상전류),온도(Pt100) ▶ 표시기능 : 절연저항(모터인입 1선과 대지간 500VDC),부하전류,지락전류,모터온도,운전시 간/절연저항 측정 범위:0.1MOhm~500MOhm ▶ 보호기능 : 전류,지락,상불평형,구속,결상,역상,쇽크,과온도 ▶ 보조기능 : RMS 4~20mA,순간정전시 주접촉기자동순차투입,주접촉기동작횟수카운터,운전시간 경과 경보" ▶ 안전운전 보장 기능 : password 입력,자기진단 ▶ 내 사용 환경성 : RMS chip적용으로 각종 Noise,고조파로부터 안정된 운전 ▶ 효과적인 예방보전<==> 사전 경보 * 모터상태(절연상태,권선온도,전류,전압) 사전 경보를 위한 다양한 데이터 축적,활용 가능 /Loader,Note PC,중앙감시반 에의한 데이터 입출력,저장 *사전경보 대상 : 전류,지락,온도,운전시간,쇽크,절연저항 ▶디지털 통신 : RS485/422,Modbus ▶주의 : Inverter 적용 계전기 위치는 인버터 2차 출력단에 설비할것. *DSP-VIP-PM(Digital Standard Protection-Voltage Ampere Power- Resistance Meter),  |
제품개요
사용 편의성 극대화 (Easy Handling)
다양하고 편리한 데이터 설정 수단
Display Meter
Display Load
Note Book PC
Main/Sub 메뉴로 구분 : 전체 메뉴를 적용 빈도에 따라 분할그룹화
Main menu : 모터용량, 용도에 따라 설정값 입력 빈도가 높은 그룹
Sub menu : 모든 모터에 공통 적용성 있는 그룹
터치식 키에 의한 미려한 내부 조명 : 판넬내 어두운 공간에서 조작 편리
3초 간격 운전 정보 순환 표시
기본 Factor 순환표시 : 3상전류(I), 지락전류 / ”rota” 모드에서“OFF” 선택
기본 Factor + 온도,절연저항,Motor운전시간/ ”rota” 모드에서 “ON” 선택 (MC 동작횟수는 모드내부 or PC에서 확인
특정요소 고정 집중관리 / 순환 표시 측증값 표시위치 키(CLR) 터치 고정 다시한번 터치 해재
운전중 설정값 확인:"SET" 와 "Mode" Key 조작/모드와 설정값 교대로 보여줌/10초 이상 경과시 운전중 순환표시상태로 복귀/설정은 불가
모터 부하율 표시 / 65%~100% : (LED)Round Type Bar Graph
Trip전 Alarm : "OC"설정값에대한 트립전 경보
예방보전기능 : 모터예방요소 모터 절연상태, 모터온도, 전류를 동시 경보설정 가능
모터 정지상태 확인:다음의 4가지 조건이 동시에 충족되어야함
콘텍터의 보조접점(b) 입력 P1,P2가 Close 상태 일것
MCCB의 개방 상태 접점(b)입력 M1,M2가 Close상태일것.
0.2A 이상의 전류가 검출되지 안을것
Logic Input #1이 Low 상태일것(LOP운전의 경우)
절연저항 측정: 조작전원이 새로 인가되는 경우
인가 시점으로 부터 5초후 최초 절연저항 측정이 개시되며 그 사이에 다음과 같이 나타남
ZCT가 접속되어 있지 안은 경우:"ON-OFF 제어 명령개소 표시(LOP/ㅁCC/PC/rcs중 하나)-->"t1-no(PT100센서 접속안됨)-->Ec-ct(ZCT접속이 안됨)-->더이상 진행이 안됨
ZCT가 접속되어 있는 경우: "ON-OFF 제어 명령개소 표시(LOP/ㅁCC/PC/rcs중 하나)-->"t1-no(PT100센서 접속안됨)-->v5.1(내장된 프로그렘 버젼)-->Stnby (최초 측정)
"Stanby" 표시후 첫번째 측정을 개시하여 2초동안 측정한후 --->측정값을 보여줌-->측정간격 설정 시간에 의해 설정된 측정횟수 만큼 측정과 값을 보여줌(측정개시 stnby표시 시점부터 다음번 Stnby 표시 사이에 ON-OFF제어명령 개소를 보여줌) -->이후 부터는 측정값과 제어명령 개소를 교대로 보여줌
조작전원이 인가된 상태에서 운전후 정지상태 유지 경우:정지 시점으로 부터 5초후에 최초 절연저항 측정을위한 Stnby 표시가 나오는데 그사이에-->이전의 최종 절연저항 측정값-->"ON-OFF제어 명령개소 표시(LOP/ㅁCC/PC/rcs중 하나)-->Stnby 로 표시 되며 첫번째 측정을 개시하여 2초동안 측정한후 --->측정값을 보여줌-->측정간격 설정 시간에 의해 설정된 측정횟수 만큼 측정과 값을 보여줌(측정개시 Stnby표시 시점부터 다음번 Stnby 표시 사이에 제어명령 개소를 보여줌)-->이후부터는 측정값과 제어명령 개소를 교대로 보여줌
측정중에는 모든 모터보호 기능 밎 ON-OFF 명령이 수행되지 안음>
절연저항 측정 간격 설정:0.1분(6초)~1분(0.1분 간격) ~3000분/측정 예정 간격 사이에 제어명령(ON)을 하면 모터는 즉시 기동하며(기동 중지 조건에 해당되지 안을경우) 설정된 측정 예정 동작이 Clear됨
측정 범위 = 1M~50M :±5%, 50M~200M :±10%, 200M~500M :available range
조작전원이 신규로 인가될경우 PT100,ZCT미접속 : *온도검출 PT100센서나 지락전류 검출 ZCT가 접속 되어 있지 안으면 "t1-no","Ec-ct"라는 표시가 나타남:이를 해소하기 위해서는 Pt모드 에서 "OFF"를 선택하거나 인위적 으로 입력 단자간을 쇼트 시켜야됨 *온도의 경우는 일단 미접속 상태를 표시한후 다음 단계로 정상 진행 *ZCt의 경우는 다음 단계로 더 이상 정상 진행하지 못함:이를 해소 하기 위해서는실제로 ZCT를 접속하거나 입력 단자간을 인위적 쇼트를 시켜야함.
모터 정지시에는 "SET" key를 연속 2회 누르므로서 절연저항 측정이 이루어짐/조작전원 인가상태에서 장기간 운휴후 모터 재기동시 절연 저항 측정후 모터 재기동 여부 판단에 효과적임.
절연저항 측정값 표시:모터 정지시에는 최종 측정값 표시/"UP","DN" key에 의해 저장된 잔여 7개 값 확인,8번째 값표시 이후에는 더 이상 측정하지 안았음을 의미하는 "None"표시/부하율 표시 LED 점등 숫자에 의한 측정 순서 표시/측정값이 500MOhm 이상이면 양호한 선로임을 의미하는 "Ir-PS" 가 표시됨(L-E 입력 단자의 단선 여부,M1-M2간의 개방여부를 확인해야함)/측정값이 0(Zero)일 경우 "Ir-0.0" 을 깜박 거리며 표시함.
모터 기동 불가 조치:다음의 경우에 모터 기동이 불가함
최종 측정된 절연저항값이 절연저항 경보 설정값 이하/ 절연저항값이 Flickering 상태로 표시됨:이를 해소 시키기 위해서는 "SET" key를 눌러서 "IrAL"모드에 들어가 "OFF" 또는 절연저항 경보레벨 설정값을 낮추어야함
P1-P2(Contactor)가 Open 상태/정지시 "OPEn" 이깜박거림/이를 해소 시키고 기동하기 위해서는 콘텍터의 b접점을 접속하거나인위적으로 해당 단자간을 short 시켜 주어야함
M1-M2(MCCB)의 개방에 따른 표시:모터 기동은 가능하나 기동전 "Ir-Ps" 가 표시됨/이를 해소하기 위해서는 MCCB의 OFF상태를 나타내는 b접점을 접속 하거나인위적으로 M1-M2간을 Short 시켜 주어야함
"Au-o"모드에서 "Ir" 선택하여야 정지시에만 경보 신호 출력:07-08-10
지락사고의 최소화: 50msec이내 순시동작,0.1초~30초/정한시,반한시
고감도,광대역 지락전류 보호 범위 실행:10mA~10A
데이터 설정 : Password 입력
ON-OFF 스위치 자체 보유(Meter Type) : 조작반내 배선 및 부품 감소, 판넬내 여유 공간 증대
설치 편의성 : 원형(65Phi) 또는 직사각형(48*65~96 )개구부에 설치가능, Display Meter
주접촉기 동작횟수 기억 : 콘텍터의 교체주기 확인, 효율적인 유지관리에 기여
공장 출하시 설정값 초기화 : Converter 설비된 Test 버턴 전원투입전 누른상태로 3초이상누른다.
인버터 변화 주파수에서도 정확한 전류 검출 및 보호기능 구현 : 10Hz ~ 400Hz
RMS Chip 적용 노이즈 & 고조파등 안정된운전
모터보호에 필수적인 다양한 복합 기능 (Multi-complexed Function)
광범위한 전류보호 범위 구현
70 Type : 0.2 ~70A/외부CT적용 모드 선택시 0.2A~6A로 자동 변경됨,외부ZCT적용[표준형),ZCT내장[주문형]
외부 CT 적용시 : 10/5~3000/5A [설정방법 : 1(CT:5/5) ~ 600(CT:3000/5)]
2종류 영상전류 검출 ZCT 수용 : 200mA/1.5mA 또는 200mA /100㎷, DIP SW에 의한 선택
모터 권선, 케이스의 온도 상승 보호 : PT100 센서의 온도검출
다양한 보조접점 트립 출력
Main /97-98(1a),C-F-R(1a X2)
AUX : 07-08 (1a)/ “Au-o” 모드에서 “OFF" 설정시 Main 트립과 동일한 출력 또는 Shock, E, Uc,Ir, AL중 선택,
과전류 동작시 자동복귀 가능(Off,1~9회 설정가능)
최종 8회분의 트립 동작 원인 기억 : 효율적인 계통 원인분석에 기여, 정전후 복전시에도 보존됨
순간정전 재기동 장치기능(1-5 Sec) 복전후 지연시간 설정값 0. 5, 10. 15. 20. 25Sec 설정가능(예 : 2-2 설정 2Sec내 복전이 된경우 10Sec후 기동함,복전이 2Sec 초과한경우 재기동 불가)
통신에 의한 원격 자동제어 운전
RMS 4~20mA 출력 내장(VIP-RTM) : 3상 전류중 최고치를 변환 출력
사용자 편의 위주의 디지털 통신 구조 : 통신기능 필요시 사용자가 선택 추가
본체와 탈착이 용이한 통신 모듈 : RS-485/422, Modbus/RTU
485/422 방식 선택 : 통신 모듈 내측의 DIP SW에서 선택 적용
최종단 유니트에 종단 저항 삽입 : 통신 모듈 내측의 DIP SW에서 편입 여부 선택
PC에서의 직접 관리 편리성 확보 : SamWhaDSPR 소프트웨어
운영 현장에서 데이터 모니터링 및 설정 : 노트북 PC < > DSP의 Converter
