가)설치 및 조정방법
1. 적용기기에 안전장치(HJ-114D)를 취부할수 있는곳을 선정하여 단단히 설치하고 안전장치
내부에 와이어로프를 <그림1>과 같이 삽입하고 와이어로프의 입.출구가 최대한 수직 수평되게
맞추고 제품 측면에 있는 볼터를 단단히 조인다.
2. 전기배선은 <회로도1>과 같이 케이블 단자번호 R(갈색), T(흑색)번은 220V 전원공급 UP
M/C 코일선 한곳을 1(백색), 2(녹색)번을 스위치로 번호 구분 없이 연결한다.
3. 설치 및 배선이 완료되면 설정하고자 하는 무게를 적재하여(정격하중이하)
지면에서 10Cm이상 상승 시킨다.

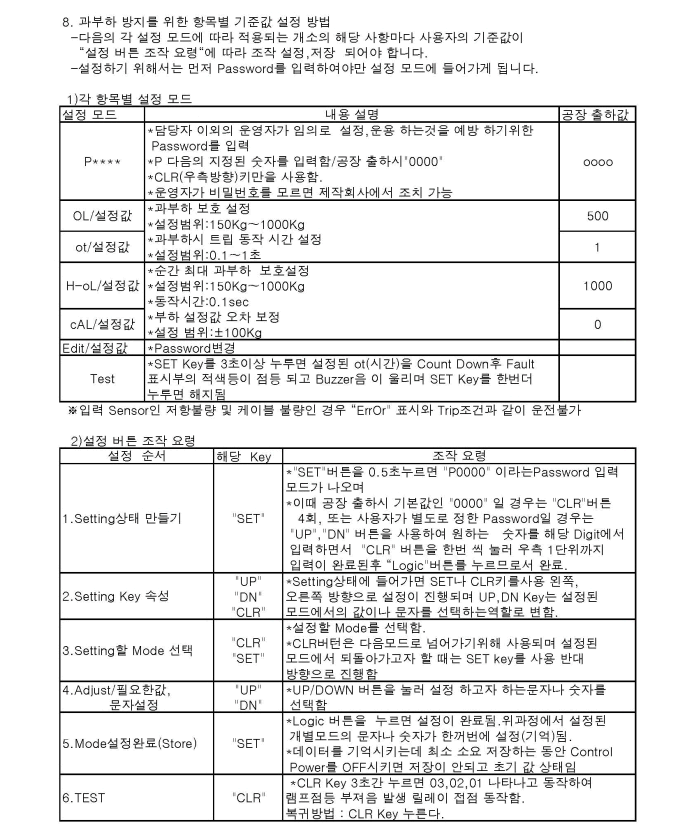

4. 중량물이 흔들리지 않게하고 Control Meter 커버를 열고 "SET" key를 0.5초 눌러 Mood에 진입,
"P0000" CLR 4회누르면 "OL"과부하(150~1000Kg) "Ot"동작시간(0.1~1.0Sec) "H-OL"최대과부하
(150~1000Kg) 동작시간은 0.1Sec고정, "CAL"보정값(±100Kg)를 각각 UP, DN Key로 설정 "Logic" Key
눌러 Mood해제(운전상태) 한다.(과부하설정은 표시된 무게보다 3~10%높게 설정한다.)
5. 설정이 완료되면 하강시켜 중량물을 5~10% 추가 적제하여 동작이 이루어 지는지
확인 하고 설정을 완료 한다,
단 여기서 경보음이 멈추지 않으면 4)번 항 부터 다시 설정 한다.
6. 다시 하중을 실어 경보음이 이루어 지는지 확인 한 후 봉인 한다.
7. 중량물이 흔들릴 경우 실 중량보다 3배 이상 과 중량으로 인식한다.
8, TEST 동작 : "CLR" Key 3초 누르면 동작하고 "CLR" Key 누르면 복귀.
나)과부하 동작
1. 정지된 상태에서 과 중량(과부하)되면 저항 변화로 값이 Control Meter에 입력되어 과 하중으로 작동
0.5초 후 경보음과 램프가 켜지고 곤돌라 작동이 멈춘다.
2. 과 중량이 발생하여 방호 장치가 작동 한 경우 적정 중량물를 제거하여야 해제가 이루어 진다.
